Cscan又称混凝土扫描,是一种利用声波的反射与散射原理检测混凝土的质量与内部结构,包括内部界面与密实性和强度分布的无损检测方法。Cscan检测可以提供混凝土结构图像和波速图像,探测深度超过10m。

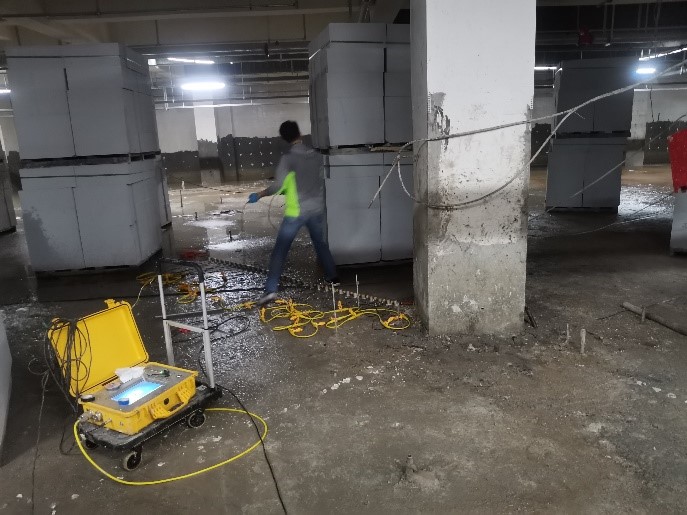

适用于大体积混凝土例如风电,重型装置底座,地基,地下室等混凝土内部密实性检测。
产品详细描述 | |||||||||
1. Cscan主机 主要性能指标:
|
|||||||||

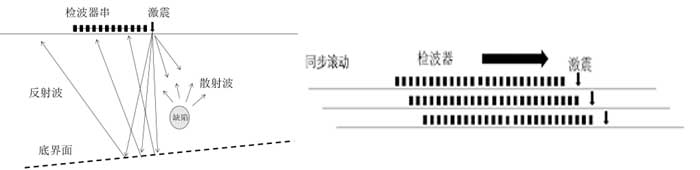

2. Cscan检测方式由于大体积混凝土其结构体积较大,常规混凝土无损检测方法,如超声回弹法、冲击回波法、雷达等,对其不均适用。而钻芯法等有损检测方法,由于采用抽检形式,其结果为一孔之见,难以对大体积混凝土构件进行整体评价。桥梁CT(声波CT)法需要至少两个可测面,才能整体评价大体积混凝土质量。 Cscan的检测只需要一个被测面,类似浅层地震的做法,在被测物表面观测,固定间距检波器串滚动式采集。 | |||||||||
3. Cscan仪器设备组成与技术指标 Cscan系统由主机、检波器串和分析软件组成。 主机进行数据采集与存储,检波器串进行接收,效率高、抗面波干扰。 主机兼容混凝土CT系统的主机,具有多通道、高采样率、宽频带的特点。 |
|||||||||
4. Cscan技术特点 Cscan声波散射成像技术是在地震学中散射、反射基础上发展起来的新技术。 - 它以非均匀介质模型为基础,借助散射波对结构界面和介质波速进行成像,实现对混凝土结构精细检测的目的。 - 同一种工程材料,当其密实性和胶结程度等存在不均匀性时,如存在松散、空鼓等情况,会出现局部的弹性波阻抗的异常区。这些弹性波阻抗差异界面,以及材料不均匀性引起的弹性波阻抗异常区,都是散射源,在冲击波的激励下散射源会产生散射波。 - 弹性波阻抗差异越大,散射波能量越强。 - 通过接收到的散射波的走时、幅值,可对异常体的位置、形态进行精细成像,从而确定混凝土内部缺陷的位置。 |
|||||||||
Cscan的技术优势 | |||||||||

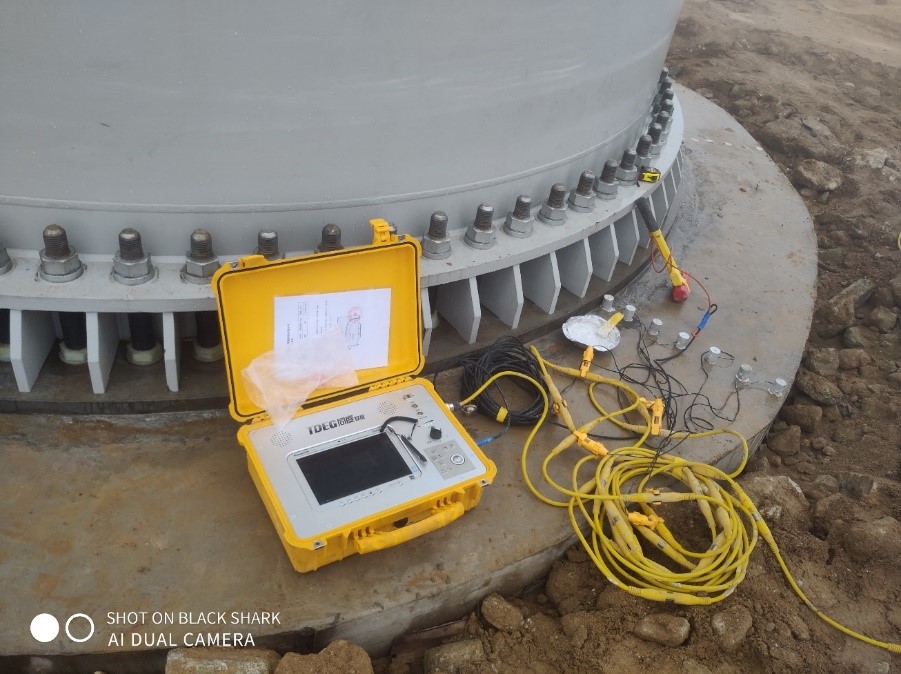

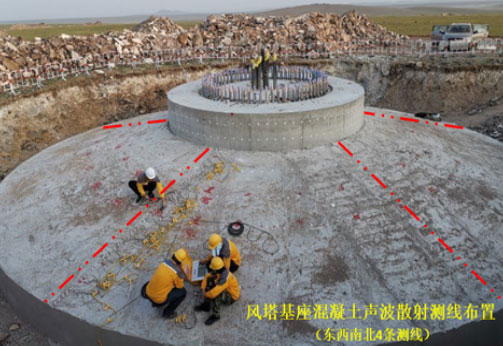

工程中的应用 Cscan已经大量应用于风电基础检测,地基注浆成果检测,LNG罐基础检测等领域。 |
工程案例 |
|
