安稳大桥位于渝黔高速上,为三跨单箱钢构预应力混凝土桥。桥面宽22.5m,箱室宽11m。桥梁施工到合拢段张拉时,底板混凝土崩裂,修复后底板出现裂缝,决定进行加固处理。加固设计需要了解箱梁混凝土强度、密实性的分布,因而采用CT技术进行检测。CT分别检测板、底板、左右腹板4个截面,将得到的4幅CT图像进行合成,汇成三维箱体结构。为详细了解混凝土质量的分布,可根据需要选取相关截面。图中红色为高波速区,波速高于4200m/s,表明混凝土密实,强度高,相当于于C50。深蓝色为地波速区,波速低于3500m/s,混凝土强度较低,不密实。图像显示,梁体的混凝土强度分布不均,板的质量较好,底板不如板。检测结果得到了取芯试验的证实,为设计所采用。
图1 安稳大桥与检测部位
图2 合拢段混凝土波速CT图像

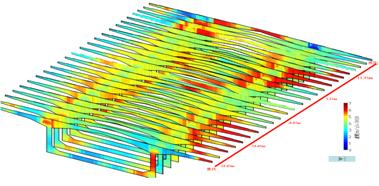

图3 合拢段箱梁混凝土波速CT切片
