渤海油田码头引桥的撞击损伤检测

工程概况:

  渤海油田钻井平台码头引桥在2011年与2012年曾多次遭受重船撞击,部分盖梁与桥桩受到损伤。为确保钻井平台出入道路的通畅与安全,需要对引桥受损部位进行检测与修复。
  引桥为简支空心板桥,下部三个桥桩支撑,桥桩上部有盖梁连接,其上搭接空心梁板。
  引桥被撞部位多集中在盖梁右端,相关的桥桩一起受损。外观调查已发现58、59、210等三排盖梁的损伤比较严重,尤其是210排出现了大量宏观开裂。检测对象是这3排盖梁和210排的3棵桥桩。
  盖梁长9m,宽1.8m,高1.3m,C50混凝土浇筑,跨距12m。桥桩原为预制空心桩,壁厚12.5cm,外径120cm,C50混凝土。预制桩经强压贯入地基,贯入后用C50混凝土将空心注实。盖梁受损情况见图1。

渤海油田码头引桥的撞击损伤检测

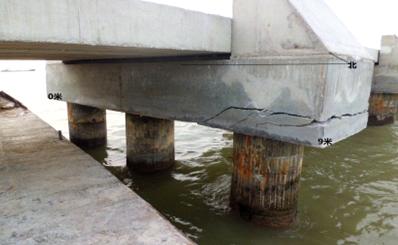

  图1 210排盖梁与桥桩受损情况



检测布置
  PST检测的布置
  检测时水面距桩2m,将检波器电缆紧贴桥桩垂入水中,电缆底端配有重物,上部固定,使检波电缆尽量靠近桩身。检波器电缆32道,道间距25cm,敲击点在检波器电缆上方,距第1个检波器25cm,离桩65cm。数据采集使用32通道,AD转换24bit,采样频率192ksps,信号动态范围达140dB。观测布置见图2。

成桥桩病害检测

  图2 成桥桩检测布置

  盖梁CT检测的布置
  盖梁CT检测中将接收检波电缆布置在盖梁上表面及两端,敲击点布置在盖梁下表面边缘及两端,实现对盖梁竖直断面的CT成像。检波器间距与敲击点距均为25cm,一点敲击32点接收。移动检波器与炮点,使间距加密到12.5cm。为保证射线的密度与正交性,在盖梁的两端检波器与敲击点位置需要相互重叠。
成桥桩病害检测

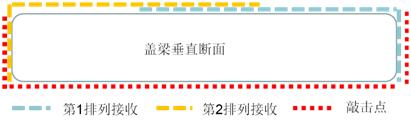

  图3 混凝土盖梁的CT检测布置图

  桥桩截面CT检测布置
  PST检测中发现210排中间位置的桥桩受到损伤,损伤部位距桩3m,埋入水下深度1m。为进一步了解损伤的程度,在损伤部位进行了截面CT检测。32个检波器围绕桩身外周均匀布置,间距12.5cm;在每两个检波器正中间进行敲击,敲击点32个,获得走时数据1024个。 接收点与激发点布置见图4。
成桥桩病害检测
  图4 桥桩截面CT检测布置

检测结果与损伤评价
  本次使用PST检测3根桥桩,使用CT检测3片盖梁和1个桥桩横截面。现分别对检测结果进行介绍。
  PST桥桩损伤检测结果
  PST检测第210排的3根桩,按位置命名为左、中、右桩,结果示于图5。结果表明桥桩在海水中长度4m,水面上2m。三根桩的水面、海底、桩基地层的反射界面清楚,一致。海底以下6m之内清楚地包含三个地层,力学强度差异较大,向下逐渐变得密实。海底之上3根桩的反射界面出现了差异。右端桩身并未见损伤界面,桩体完整;
  中间的桩身在距桩3m处即水下1m的位置出现明显的强反射界面,推断为撞击造成的损伤;左端的桥桩在水面下和接近海底位置有2处较弱的反射界面,推断为轻微损伤,没有中间桩那样严重。
成桥桩病害检测

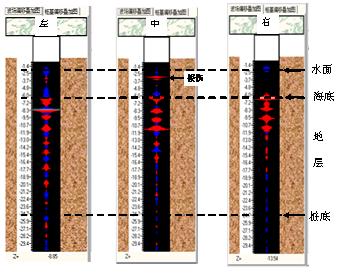

  图5 210排桩PST偏移图像
  盖梁CT的检测结果
  本次共检测三片盖梁,分别为58排、59排,210排。按照外观受损的严重程度排序,
成桥桩病害检测

  图6 58、59、210排盖梁CT检测结果

  210排被撞击得最为严重,59排船撞次之,两者均可见宏观破损,58排外观无明显损坏。三片盖梁的波速CT图像依次表示在图7中。其中59排因外观破损检测长度短了1m。
  盖梁CT图像反映混凝土波速的分布。图像中红、黄色为高波速区,这两种颜色的区域混凝土密实,完整,强度达到C50标准,未受撞击影响。绿色区为中等波速区,混凝土标号近于C40,未受撞击影响;天蓝色区域为低波速区,强度低于C30,为损伤影响边缘; 蓝色与深蓝色区波速低于2000m/s,为损伤的区域,混凝土松散,微裂隙发育。其中波速低于1000m/s的区域为破坏区,大量宏观裂缝分布。3幅图像表明,58排盖梁图像以红黄色为主,达到了C50标号,未受撞击伤害;59排盖梁图像以绿色、黄色为主,波速偏低,以C40标号混凝土为主,没有明显的撞击损伤区,只是盖梁混凝土标号偏低;210排的CT图像反映混凝土结构变得极不均匀,撞击损伤范围大。梁体左部5.5m范围内,混凝土强度较高,完整性好,没有损伤痕迹;梁体右端3.5m范围内,波速低,混凝土受到损伤,内部微裂隙发育,结构已经松散;特别是右下角1.5m范围内,波速低于1000m/s,反映了强烈撞击的损伤影响,为宏观裂缝发育区。梁体撞击损伤的影响区约占梁体长度的40%,建议对该盖梁进行更换。
  2.2.3 桥桩截面CT检测结果
  210排中间位置桩体截面的CT 位置距桩2.5m,截面CT图像如图7。从该图像中可以清楚地看到,桩体边缘混凝土的波速在4000m/s以上,达到了C50标准。桩体中心区的波速比边缘低,在2800-3500m/s范围。桩体北方(撞击方向)和东南方向存在低速区,波速低于2800m/s,表明桩体的外壳已遭到损伤,发育了微裂隙,强度大大降低,其位置与PST检测发现的损伤部位一致。
成桥桩病害检测
  图7 210排中间桩截面CT波速图像



结论
  桥梁损伤的检测与评价是一个新的课题,传统的检测方法难以奏效,需要引入新的方法与技术。应用实践表明,PST与CT技术作为一种新的选择,能够为桥梁损伤的评价提供可靠的依据,在未来的工程应用中定会发挥更大的作用。
