工程概况:
2010年玲珑金矿九曲、灵山等矿区应用TST查找空区,包括采空区以及民采巷道。探明隧道掌子面前方空区、巷道、断层及影响带、节理裂隙发育带等情况,判定等不良地质的位置、形式、规模。摸索出了在小孔径隧洞中使用TST的方法。成功的发现了多个老洞,避免了透水事故。
图1 玲珑金矿
探测结果:
1.九曲矿区:
本次观测共得到有效观测记录6炮72道,处理后得到九曲矿区-70中段5#支3西沿掌子面前方100m内的地质体偏移图像、围岩波速曲线图如下:

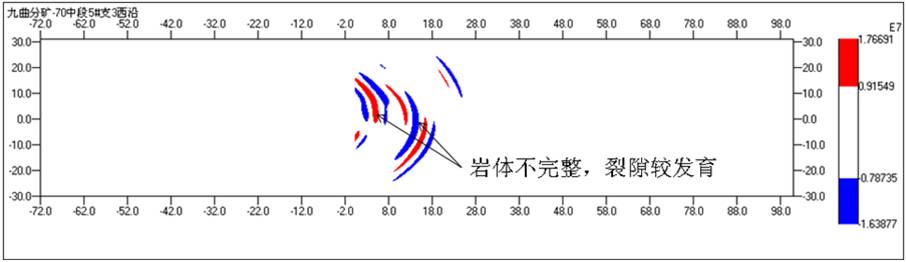

图2 地质构造偏移成像
TST地质构造偏移成像图解释:横坐标为隧道里程,纵坐标为隧道横向距离。蓝色条纹表示岩体由硬变软的界面,红色表示由软变硬的界面,先蓝后红的组合表明存在断裂构造带。
图3 速度曲线
利用上述成果图并结合地质资料分析得出以下预报结果:九曲矿区-70中段5#支3西沿掌子面前方地质情况分为两段:
第1段:掌子面前方20m
围岩波速高,约为4000m/s,稳定性较好,完整性较差,裂隙较发育。该段中不存在空区和巷道。
第2段:掌子面前方20~100m
围岩波速较高,约为4700m/s,稳定性和完整性很好,裂隙较少发育,不存在空区和巷道、断裂带。
2.灵山矿区:
本次观测共得到有效观测记录6炮72道,处理后得到灵山矿区-50中段西沿-24线南川掌子面前方100m内的地质体偏移图像、围岩波速曲线图如下:

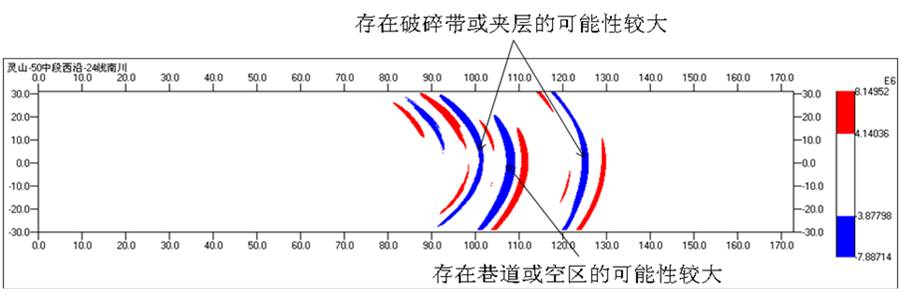

TST地质构造偏移成像图解释:横坐标为隧道里程,纵坐标为隧道横向距离。蓝色条纹表示岩体由硬变软的界面,红色表示由软变硬的界面,先蓝后红的组合表明存在断裂构造带。
图5 速度曲线
利用上述成果图并结合地质资料分析得出以下预报结果:大开头-270中段西大巷南川掌子面前方地质情况分为两段:
第1段:掌子面前方63m
围岩波速高,约为4400m/s,稳定性较好,完整性稍差。其中在掌子面前方约28m和50m等2处岩体不完整,存在破碎带或夹层可能性较大。在掌子面前方33m处存在巷道可能性较大。
第2段:掌子面前方63~100m
围岩波速较高,约为5100m/s,稳定性和完整性很好,裂隙较少发育,不存在空区和巷道、断裂带。
